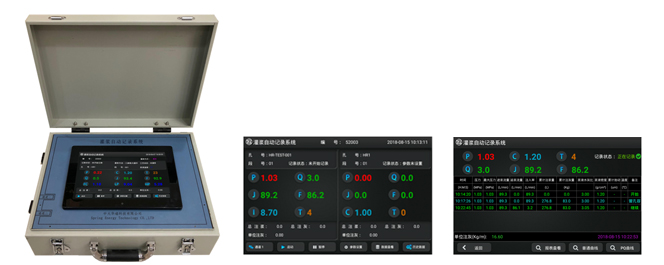

JT-VI-D 型一拖二、四參數、大循環全數字網絡化灌漿自動記錄儀。數字化記錄儀的關鍵和核心是傳感器傳輸出來的是數字加密信號，傳輸過程不能人為干擾，防偽性能顯著提升。支持數據無線傳輸，采用激光打印機，打印資料速度快。
·型號：JT-Ⅵ-D
·儀器重量：7.5Kg
·儀器通道：2
·工作電壓：AC 130V ～250V
·采樣頻率：64次/秒
·采樣誤差：<0.5%(實際誤差<0.1%)
·壓力測量范圍：0～10Mpa
·壓力分辨率：0.01Mpa
·流量測量范圍：0～150L/min
·流量分辨率：0.01L/min
·密度測量范圍：1～2.00g/cm3
·密度分辨率：0.01 g/cm3
·抬動測量范圍：0～2000μm
·抬動分辨率：1μm
數字化傳輸 傳感器信號采用數字加密信號傳輸，抗干擾強
全觸摸屏操作，美觀便捷 采用全觸摸式操作，界面美觀。支持拼音輸入、手寫輸入，可錄入中文，操作簡單。
主機上可查看報表曲線 無需打印，在記錄儀上就可以查看預覽當前孔段的報表和曲線，可以回看本機歷史報表。
資料防偽碼掃二維碼查詢 資料防偽碼通過二維碼顯示，手機掃碼即可查詢結果，方便快捷。
1）數據顯示
·實時數據顯示
該記錄儀采用10.1英寸全視角觸摸液晶顯示屏。顯示界面直觀、信息豐富，圖像清晰，美觀大方。
灌漿時用不同顏色同屏實時顯示兩個通道的灌漿時間、壓力、密度、進漿流量、回漿（返漿）流量、總注漿量、單位注灰量、抬動值等信息，壓水時顯示屏上能同屏實時顯示兩個通道的時間、壓力、段長、流量、透水率、抬動值等信息。
主機內當前孔段的灌漿/壓水記錄可通過板報形式顯示，可顯示時間、壓力、進漿流量、返漿流量、密度、總注灰、單位注灰等數據。單屏顯示6條記錄，可通過下拉滑動查看。

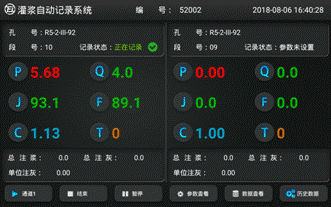

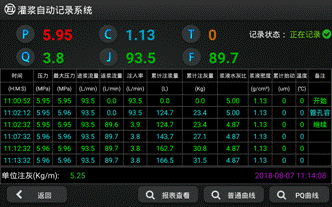

灌漿實時顯示界面 板報顯示界面
·報表及曲線查看
以往灌漿過程中，需要將資料打印出來才能看到當前孔段的報表和曲線，本記錄儀支持在記錄儀主機上直接查看當前孔段的報表和曲線，方便灌漿管理。

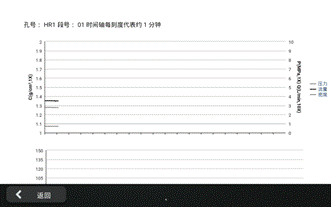

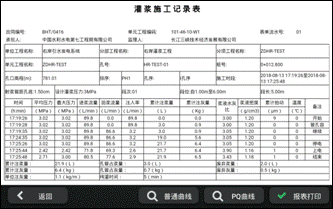

主機上報表及曲線查看
·歷史數據查看
支持歷史數據本地回看，具有數據查詢功能，方便灌漿管理。

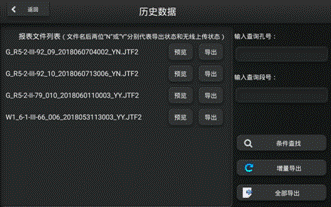

歷史數據查看
2）數據接口與輸入
·數據接口
每一路灌漿管路上傳感器通過一根總線連接到一起接入記錄儀（模擬記錄儀每一個傳感器使用一根信號線），傳感器接口位于機器側面，有2通道，2個數據接口。
該記錄儀采用全觸摸屏輸入。在輸入界面自帶中文輸入法（支持拼音輸入、手寫輸入、五筆輸入等），可輸入中文、英文、阿拉伯數字、英文字符和其他符號，可輸入部位、孔號、段次、孔深及事故說明等（不低于18字符），操作簡單、輸入界面友好。
與傳統記錄儀相比，該記錄儀可輸入參數信息非常全面，涵蓋合同編號、單位工程名稱等基礎信息以及孔口高程、設計灌漿壓力等孔段參數。
主機內可導入預設工程參數，對于合同編號、承包人等信息，可以通過下拉菜單選擇，減少輸入工作量，避免輸入錯誤。

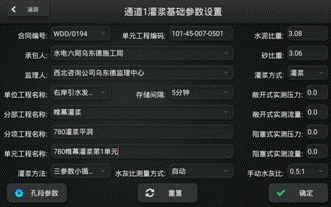

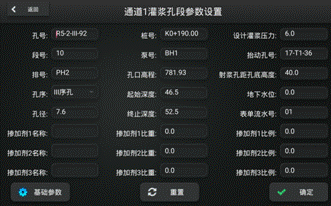

參數設置界面
3）數據采集、存儲、傳輸
·數據采集
采用高精度、高速的數據記錄和處理平臺，灌漿壓力、注入率1024次/S，漿液密度1024次/S，抬動值1024次/S，更加真實準確地反映灌漿過程。灌漿數據實時采集并存儲，在停電、死機等突發情況下不丟失數據。
· 數據存儲
記錄儀主機內置的存儲設備能對當前灌漿工序記錄進行不間斷存儲，保證施工期間所有的灌漿工序記錄數據存儲不丟失，可存儲10萬個孔的數據。主機配置有專用通訊接口，可以將記錄儀數據導出至優盤中，并轉存到數據庫中保存，作為后續資料分析處理。
記錄儀同時支持無線數據傳輸，記錄儀的數據可過無線網絡傳輸到中央服務器中保存。
·數據傳輸
支持兩種方式的數據傳輸：存儲器傳輸和無線傳輸。
無線傳輸為全自動化傳輸方式，在施工現場具有WIFI信號或者手機信號的情況下，記錄儀記錄的數據通過內置的無線傳輸模塊，實時發送到專用服務器，接入網絡化灌漿信息管理系統（電腦端軟件）和灌漿管理APP（手機端軟件）。網絡系統和APP具有數據實時上傳、在線監控、用戶權限管理、資料查詢及整理、防偽碼查詢等功能。
自2010年起，我公司就開始無線傳輸技術的研發，現已在溪洛渡、向家壩、觀音巖、兩河口、長河壩、烏東德、白鶴灘等多個電站成功運用，并已成功接入數字大壩系統（包括武漢英思公司和天津大學的數字大壩系統），系統成熟、穩定、可靠，得到監理及業主的一致好評。
4） 資料打印
灌漿結束后或灌漿過程中，灌漿記錄儀能即時打印輸出灌漿記錄表。每一次灌漿（或壓水試驗）均進行打印記錄。
打印記錄中每一條記錄數據的間隔時間可在1min～10min內分若干擋,默認時間間隔可為5min，可以根據需要進行調整。
配備激光打印機（非針式打印機），通過專用接口與記錄儀主機相連。打印機性能可靠、耐用，具有防潮防濕功能，能適應施工現場環境。相比噴墨打印機、針式打印機，激光打印機打印速度更快。所有報表及圖紙使用普通A4紙打印輸出，資料遇水、遇熱不褪色，能長期保存（10年以上）。
打印的主要打印記錄內容及報表格式符合《水工建筑物水泥灌漿施工技術規范（DL/T5148-2012）》、《大型水利水電工程水泥灌漿技術管理規程》（Q/CTG 34—2015）、行業標準。
打印資料上帶有二維碼防偽碼，方便施工管理和防偽碼查詢。

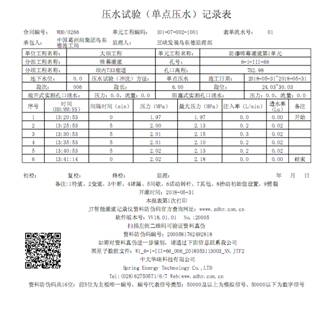

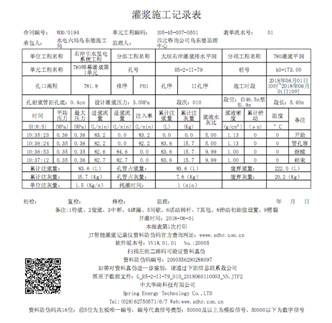

灌漿、壓水施工記錄表實例
